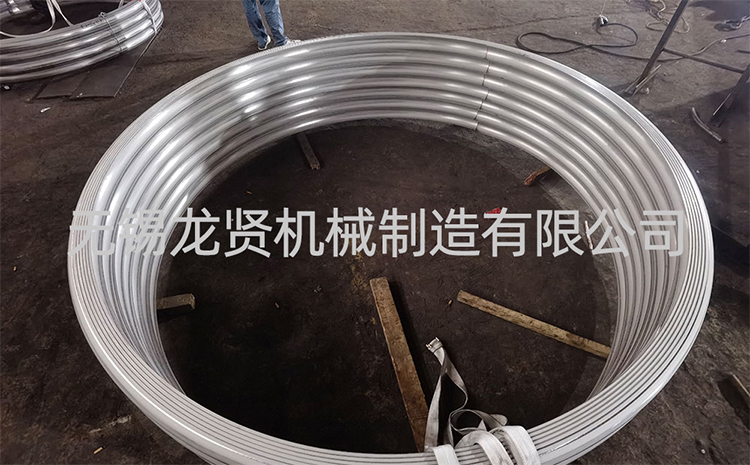

更新时间：2026-1-10 点击:6次碳钢半圆管是反应釜夹套、换热器、储罐等设备的核心换热部件，其焊接的核心难点在于半圆管弧面与基材贴合度差、焊接易变形、焊缝易出现未焊透/气孔。焊接注意事项需围绕“贴合定位、控温控形、密封检验”三大核心展开，确保焊缝耐压、耐腐蚀、无泄漏。
一、焊前准备：决定焊接质量的关键前提
1.基材与焊材匹配，严禁错配
碳钢半圆管常用材质为Q235、20#钢，焊材需选用强度匹配的型号：
电弧焊：J422酸性焊条（通用工况）、J427碱性焊条（承压/低温工况）；
气体保护焊：ER50-6实心焊丝（MAG焊），适配批量焊接。
焊材预处理：J422焊条需在150~200℃烘干1~2小时，J427焊条需在350~400℃烘干1~2小时，烘干后放入保温筒随取随用，避免吸潮导致焊缝气孔。
2.贴合面与坡口处理：保障熔透与密封
贴合面清洁：半圆管弧面与设备壳体（基材）的贴合区域，需用角磨机打磨氧化皮、铁锈、油污，打磨宽度≥50mm，直至露出金属光泽；若有锈蚀坑洼，需补焊找平，确保半圆管与基材紧密贴合（间隙≤0.5mm），避免焊接时熔池流失。
坡口设计：
半圆管对接焊缝（长度方向拼接）：壁厚≥3mm时开V型坡口（角度60°~70°，钝边1~2mm），预留组对间隙0.5~1mm；壁厚＜3mm直接对接，间隙≤0.3mm。
半圆管与壳体连接焊缝：采用角焊缝坡口（坡口角度45°），增强焊缝与壳体的结合力，避免换热时因热胀冷缩导致焊缝开裂。
3.定位与工装固定：防止焊接变形
半圆管需采用点焊定位，定位焊点间距100~150mm，焊点长度10~15mm，高度≤焊缝设计高度的1/2，避免定位焊过厚导致焊接应力集中。
用弓形夹具、压板夹具将半圆管压紧在壳体上，尤其针对长半圆管，需增加中间支撑夹具，防止焊接时半圆管受热翘起，破坏贴合度。
多根半圆管并行焊接时，采用对称焊接顺序（从中间向两端、左右交替施焊），抵消单侧焊接产生的收缩变形。
二、焊接过程：控温控形，规避核心缺陷
操作技巧：保障焊缝质量与贴合度
打底焊核心：焊枪角度保持70°~85°，对准坡口根部施焊，确保熔透；氩弧焊打底时，焊丝需沿坡口两侧轻微摆动，避免熔池偏向一侧导致未焊透。
角焊缝施焊：焊接半圆管与壳体的角焊缝时，需保证焊缝焊脚高度≥半圆管壁厚，运枪采用小幅锯齿形摆动，确保焊缝覆盖半圆管边缘，防止换热介质泄漏。
层间温度控制：多层焊时，层间温度需控制在100℃以下，待前一层焊缝冷却后再施焊，避免热累积导致变形；每层焊完后用角磨机打磨焊道，夹渣、飞溅。
收弧处理：收弧时需填满弧坑，采用回焊法收弧，防止弧坑裂纹；对接焊缝的起弧、收弧点需错开，避免缺陷集中。
三、焊后处理：消应力+防腐蚀，延长使用寿命
1.变形矫正：焊接缺陷
若焊接后半圆管出现局部翘起，采用火焰矫正法：用氧乙炔焰加热翘起部位（温度600~650℃，呈樱红色），然后用压板压平，自然冷却，禁止用水冷（防止淬硬脆裂）。
壳体出现变形时，采用多点对称加热矫正，避免单点过热导致壳体开裂。
2.消应力处理：规避延迟裂纹
用于高压换热工况（压力≥1.6MPa）或壁厚≥8mm的半圆管，焊后需进行去应力退火：加热至600~650℃，保温2~3小时，随炉缓冷至室温。
无退火条件时，采用局部回火处理：用火焰加热焊缝及热影响区（宽度≥焊缝宽度的3倍），温度控制在600℃左右，缓慢冷却，降低焊接残余应力。
3.防腐蚀处理：核心环节不可省略
碳钢半圆管焊缝及热影响区易生锈，焊后需及时做防腐处理：
换热夹套内部：喷砂除锈至Sa2.5级，喷涂环氧防腐底漆+耐温面漆（适配导热油/蒸汽工况，耐温≥200℃）；
外部暴露区域：刷环氧富锌底漆（干膜厚度30~50μm）+聚氨酯面漆，增强耐大气腐蚀能力；
埋地/潮湿环境：做沥青防腐层+玻璃纤维布缠绕，防止土壤腐蚀。
四、质量检验：三道关卡保密封
外观检验：焊缝表面无气孔、夹渣、裂纹、未焊透；角焊缝焊脚高度均匀，对接焊缝余高0.5~1.5mm，无咬边（咬边深度≤0.5mm）。
密封性检验：
水压测试：向半圆管内充水加压至工作压力的1.5倍，保压30分钟，焊缝及接头无渗漏、无变形；
气密性测试：若介质为气体，充入氮气加压至工作压力，焊缝处涂抹肥皂水，无气泡产生即为合格。
无损检测：承压工况需做渗透检测（PT）检测表面裂纹；重要设备需做超声波检测（UT），确保焊缝内部无缺陷。
五、操作注意事项
施焊人员需佩戴电焊面罩、手套、劳保鞋，弧光强烈时需佩戴护目镜，避免灼伤。
室内焊接需通风换气，防止CO、焊接烟尘超标；使用CO₂气体保护焊时，注意防止气体泄漏导致窒息。
焊接完成后，清理现场焊渣，确认无明火残留；水压测试时需设置防护，防止超压伤人。
